Система охлаждения
Принцип работы основан на охлаждении термостата колонок теплообменником с циркулирующим в нем хладагентом.

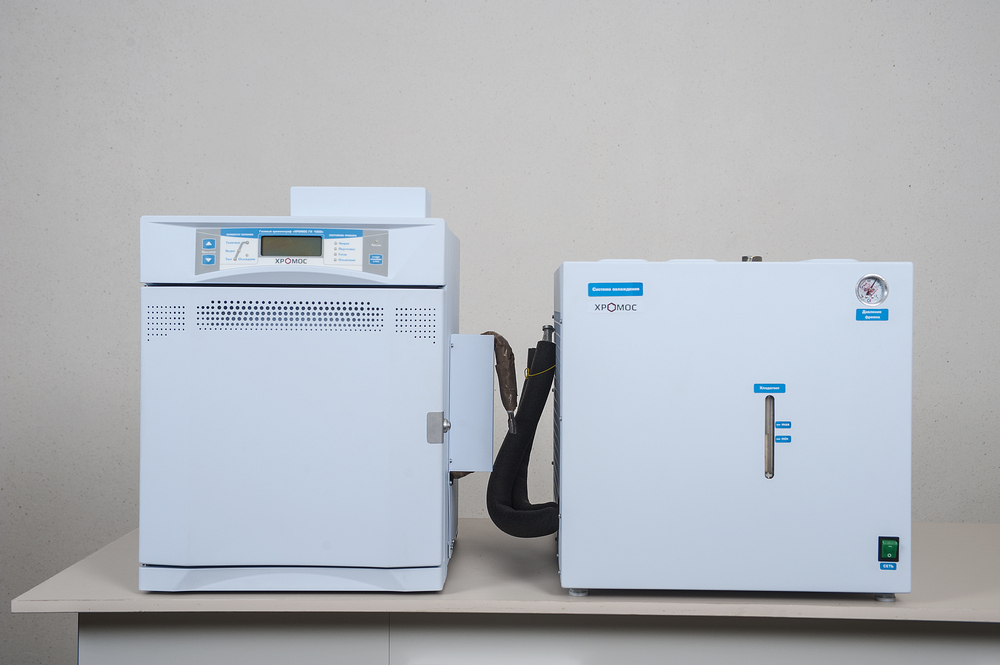

Блок охлаждения соединен трубопроводами с теплообменником, размещенным в термостате колонок газового хроматографа. В блоке охлаждения установлены компрессорная установка, емкость с хладагентом, плата управления и электрический насос.
Управление блоком осуществляется от хроматографа через кабель связи. Блок охлаждения имеет два контура:
Первый контур охлаждает емкость с хладагентом.
В контур включена: компрессорная установка, заполненная фреоном и теплообменник, размещенный в емкости с хладагентом. Давление фреона контролируется индикатором давления фреона, размещенным на передней панели блока.
Второй контур включает в себя: емкость с хладагентом, электрический насос, трубопроводы и теплообменник, размещенный в термостате колонок. В качестве хладагента второго контура используется изопропиловый спирт. Уровень изопропилового спирта контролируется уровнемером, размещенным на передней панели блока.
Для подачи хладагента в теплообменник второго контура используется электрический насос. Для точного поддержания температуры в термостате колонок, скорость подачи хладагента регулируется насосом. Питание компрессора и насоса осуществляется платой управления, установленной на кронштейне в передней части корпуса блока охлаждения.
Параметр | Значение |
Диапазон регулирования температур, ºС |
от -5 до +450 |
Точность поддержания температур, ºС |
(в режиме -5ºС) не более – 0,05 |
Режим эксплуатации системы охлаждения в диапазоне регулирования температур -5ºС до +450ºС |
непрерывный |
Время выхода на режим -5ºС |
не более 1.5 ч. |
Электрическое питание |
сеть 220 В, 50 Гц |
Потребляемая мощность |
максимальная (при выходе на режим) - 800 Вт номинальная (поддержание температуры) - 500 Вт |
Габариты, мм |
650х430х410 |

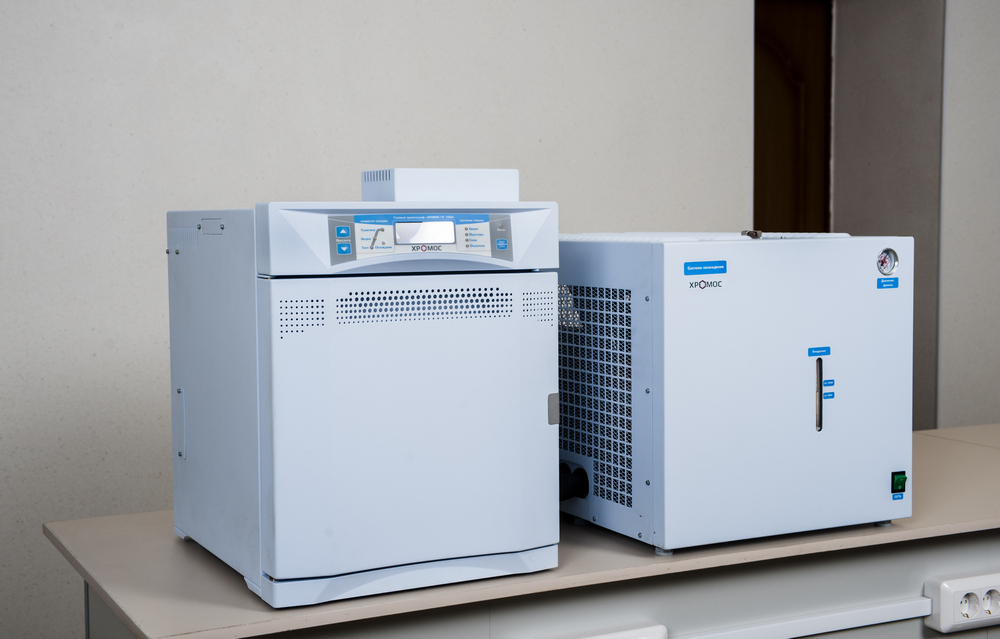

Блок охлаждения термостата колонок предназначен для работы совместно с газовым хроматографом "Хромос ГХ- 1000" и обеспечивает поддержание в термостате колонок температур, ниже температуры окружающей среды.
Блок охлаждения позволяет решить аналитические задачи, требующие поддержания низких температур, например, определение компонентного состава бензинов по ГОСТ Р 52714-2007 и др.
