Хромос ПГХ-1000

Модульная схема

Электронные и аналитические блоки «Хромос ПГХ-1000» выполнены в модульном исполнении, при этом каждый элемент взаимозаменяем. Это существенно облегчает обслуживание прибора.

Автоматизированная система отбора и подготовки пробы

Полностью автоматизированная система отбора и подготовки пробы не требует участия оператора в процессе работы.

Конструкция термостата

Термостат «Хромос ПГХ-1000» выполнен в виде бокса и обеспечивает полную доступность к колонкам, кранам и детекторам.

Высокая точность анализа

В производстве промышленного хроматографа компания Хромос использует мембранные краны Valco, которые совместно с высокочувствительным детектором по теплопроводности способствуют повышению точности системы в широком диапазоне концентраций.

Эффективный и быстрый анализ при низком расходе газа-носителя

Система микронасадочных колонок и отсутствие «мертвых» объемов в «Хромос ПГХ-1000» позволяет получать эффективное разделение компонентов и малое время анализа при низком расходе газа - носителя.

Взрывозащищенное исполнение

«Хромос ПГХ-1000» имеет взрывозащищенное исполнение, что позволяет эксплуатировать его в местах с жесткими окружающими условиями и устанавливать во взрывоопасных зонах.

Удобство в управлении

Управление «Хромос ПГХ-1000» возможно как с рабочей станции, так и с приборной панели промышленного хроматографа. «Хромос ПГХ-1000» может работать как самостоятельное устройство с выводом информации на панели.

Компактные размеры

Компактные размеры «Хромос ПГХ-1000» позволяют разместить его в лабораториях любого размера, а также дают возможность установить прибор ближе к анализируемой пробе.

Удаленный доступ

В «Хромос ПГХ-1000» реализована возможность удаленного доступа, благодаря чему можно:

- осуществлять контроль и задание параметров хроматографа с целью корректировки метода анализа;
- проводить диагностику узлов хроматографа в реальном времени;
- организовать совместную работу двух приборов для достоверности измерений и дублирования.

Диагностика на месте

Диагностика промышленного хроматографа «Хромос ПГХ-1000» на месте осуществляется с:
- подключением к прибору при открытой крышке;
- в операторской с помощью Ethernet.

Габариты

570x388x241 мм и 630x160x500 мм

Тип взрывозащиты

1Exd[ib]IIBT4 X

Вес

50 кг

Защита от окружающей среды

IP65

Время анализа

5 минут

Энергопотребление в рабочем режиме

80 Вт

Количество детекторов

до 3-x

Температура термостата колонок

до 120оС

Потребление газа носителя

15-25 мл\мин

Время выхода на режим

не более 90 минут

Тип газа носителя

гелий

Термостат колонок

изотермический

Предел обнаружения

По углеводородам <5 ppm

Колонки

микронасадочные Ø 1.6мм

Интерфейсы

Ethernet, RS485, 422, Modbus

Хранение данных анализов

5 лет

Данные анализа

Анализ природного газа в соответствии ГОСТ 31371.1–7, включая расчет свойств в соответствии с ГОСТ 31369

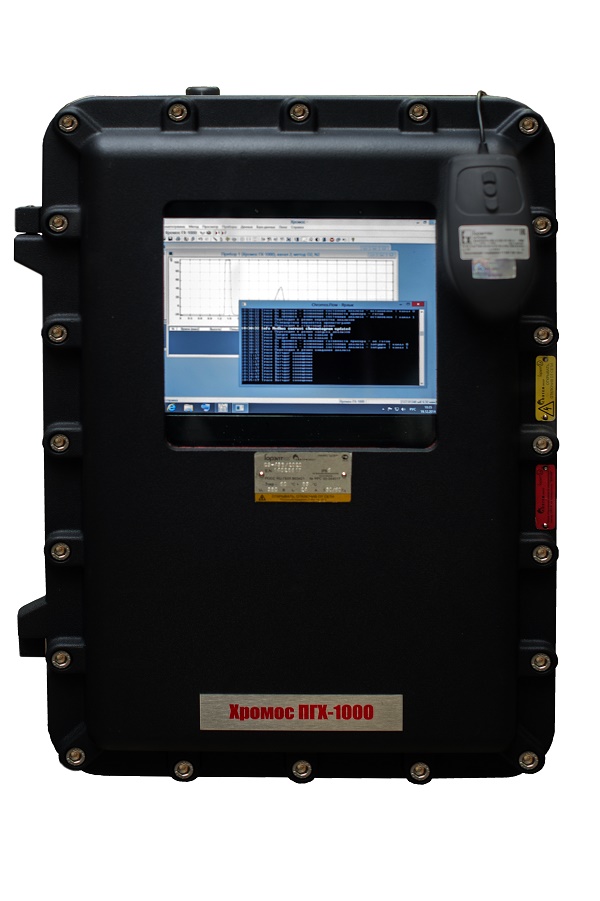

«Хромос ПГХ-1000» -  инструмент непрерывного контроля состава природного газа во взрывозащищённом исполнении

Промышленный газовый хроматограф «Хромос ПГХ-1000» - это новая уникальная разработка группы компаний «Хромос», ведущего отечественного производителя хроматографов.

Назначение и область применения

Промышленный хроматограф «Хромос ПГХ-1000» предназначен для определения компонентного состава природного газа и расчёта физико-химических показателей согласно ГОСТ 31371.7-08 и применяется в узлах коммерческого учета газа, газо-насосных, газо-измерительных, газораспределительных станциях, на предприятиях электроэнергетического сектора.

Так, компания Хромос осуществила поставку промышленного хроматографа «Хромос ПГХ-1000» в НПО «Вымпел», которое является ведущим отечественным разработчиком и производителем средств автоматизации объектов добычи, транспорта и распределения в нефтегазовой отрасли

Конструкция и основные узлы

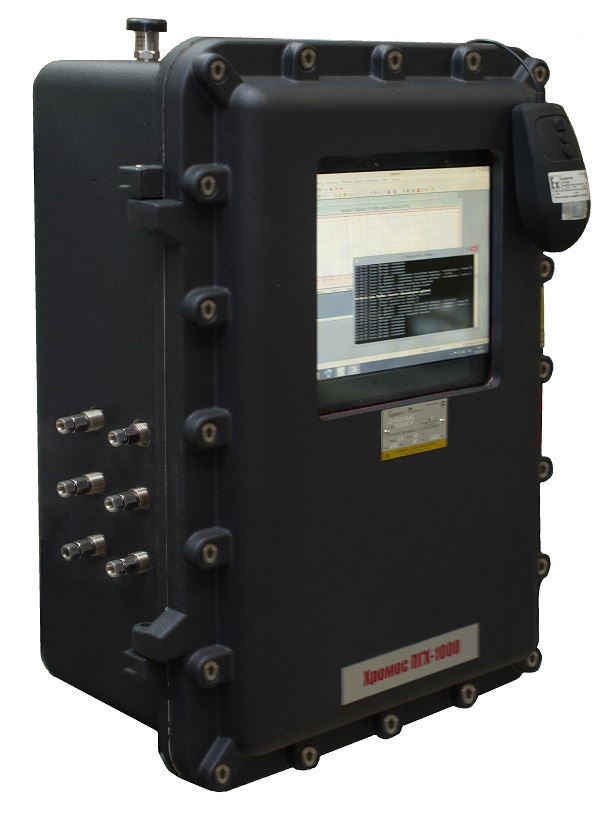

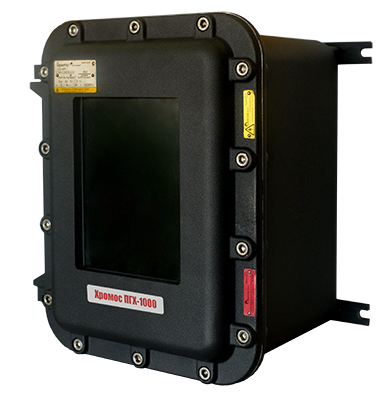

Промышленный хроматограф «Хромос ПГХ-1000» состоит из заключённого во взрывозащитную оболочку аналитического блока (сам хроматограф) и системы пробоотбора.


Аналитический блок

Основные узлы аналитического блока:

- детекторы ДТП;
- система микронасадочных колонок;
- мембранные краны Valco;
- блок электроники;
- контроллер;
- 10 дюймовый LSD монитор;
- одноплатный промышленный компьютер с предустановленным программным обеспечением Хромос.

Мембранные краны Valco

Предназначены для дозирования газовой пробы в хроматографические колонки. Краны могут использоваться для переключения хроматографических колонок, элементов газовых схем.

Промышленный компьютер с предустановленным программным обеспечением Хромос

Выполняет следующие функции:

- доступ к настройкам хроматографа и автоматизации удаленно и локально;
- хранение настроек хроматографа и автоматизации;
- выполнение алгоритма автоматизации, управление работой хроматографа;
- получение данных от хроматографа, их хранение и обработка;
- ведение журнала работы;
- предоставление оператору результатов обработки данных удаленно и локально;
- предоставление оператору журнала работы удаленно и локально.

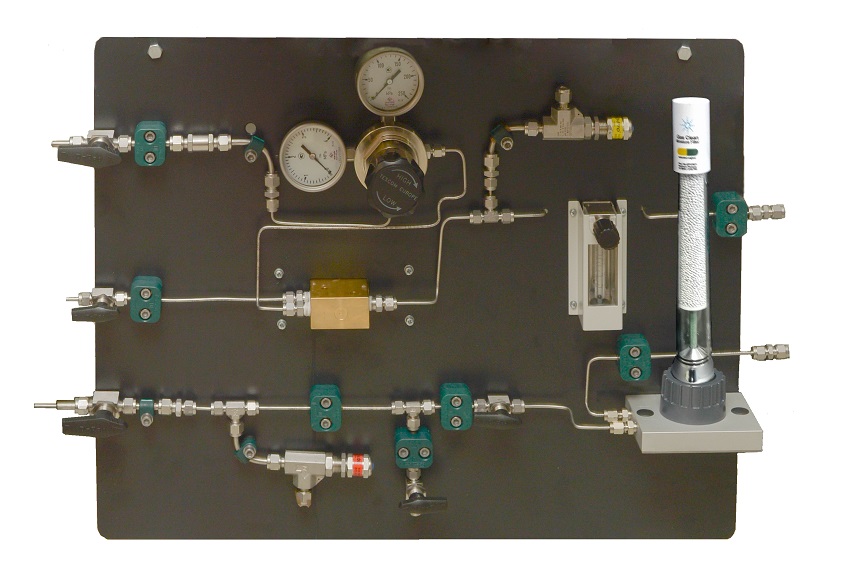

Система пробоотбора

Система пробоотбора выполняет следующие функции: очистка газа, редуцирование давления, регулировка расхода анализируемого газа, коммутирование анализируемых газовых потоков в автоматическом режиме.

Система пробоотбора в «Хромос ПГХ-1000» полностью автоматизирована и представляет собой отдельное устройство, находящееся вне взрывозащищенного бокса.

Основные узлы системы пробоотбора:

- регулятор давления в корпусе из нержавеющей стали;
- показывающие манометры;
- предохранительные клапана по линии пробы и газа носителя;
- ротаметр игольчатый для регулировки пробы;
- электромагнитный клапан во взрывозащищенной оболочке для выбора потока;
- фильтр с индикацией насыщения;
- фильтры от механических примесей;
- обогреваемый шкаф, электрообогрев и теплоизоляция импульсных линий (при установке на открытой площадке).

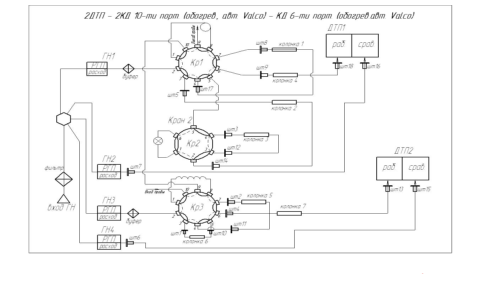

Аппаратная реализация аналитической схемы измерений хроматографа для определения молярной доли компонентов природного газа

Анализ компонентного состава природного газа в изотермическом режиме (O2, N2)

Анализ компонентного состава природного газа в изотермическом режиме (C1-C5,C6+)

Проверка правильности результатов измерений по ГОСТ 31371.7

Определяемые компоненты

Молярная доля компонента, %(ppm)

Значения расхождения rj

Норматив расхождения по ГОСТ 31371.7

Запас по отношению к нормативу

По паспорту на ГСО

Измеренное значение

Этан

1,39

1,40

0,01

0,05

5

Пропан

0,439

0,440

0,001

0,023

23

И-бутан

0,0703

0,073

0,0027

0,004

1,5

Н-бутан

0,0712

0,071

0,0002

0,004

20

Нео-пентан

0,00133(15ppm)

0,0015(15ppm)

0,00017

0,0003

1,8

Изо-пентан

0,0145

0,0144

0,0001

0,0009

9

Н-пентан

0,0106(105ppm)

0,0105(105ppm)

0,0001

0,0007

7

С6+высшие

0,0110

0,0111

0,0001

0,0007

7

Диоксид углерода

0,0801

0,077

0,0031

0,006

2

Азот

0,686

0,6818

0,004

0,029

7,2

Кислород

0.0055(59ppm)

0,0059(59ppm)

0.0004

0,0016

4
